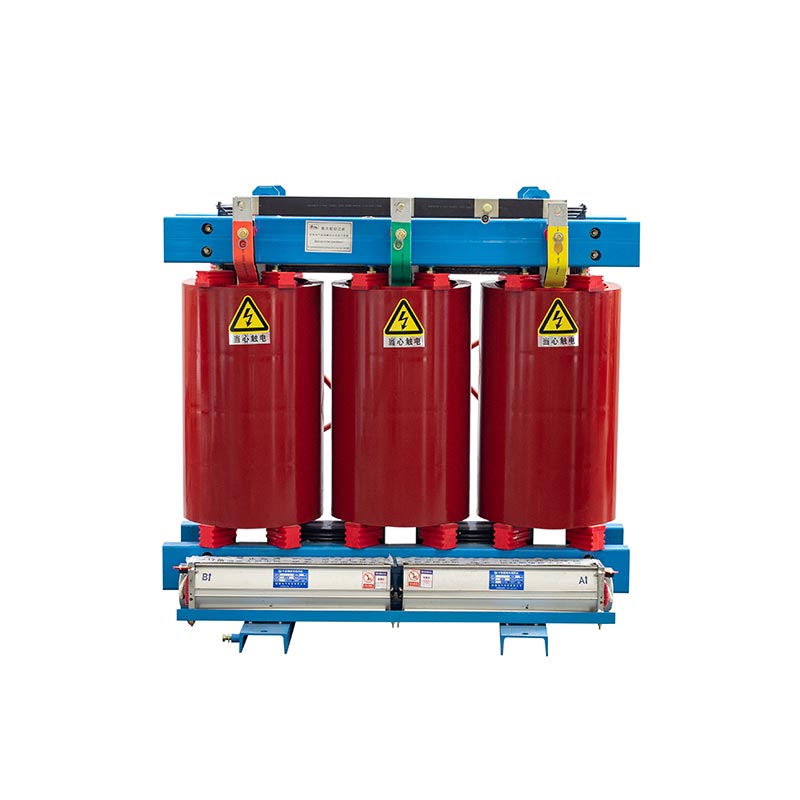

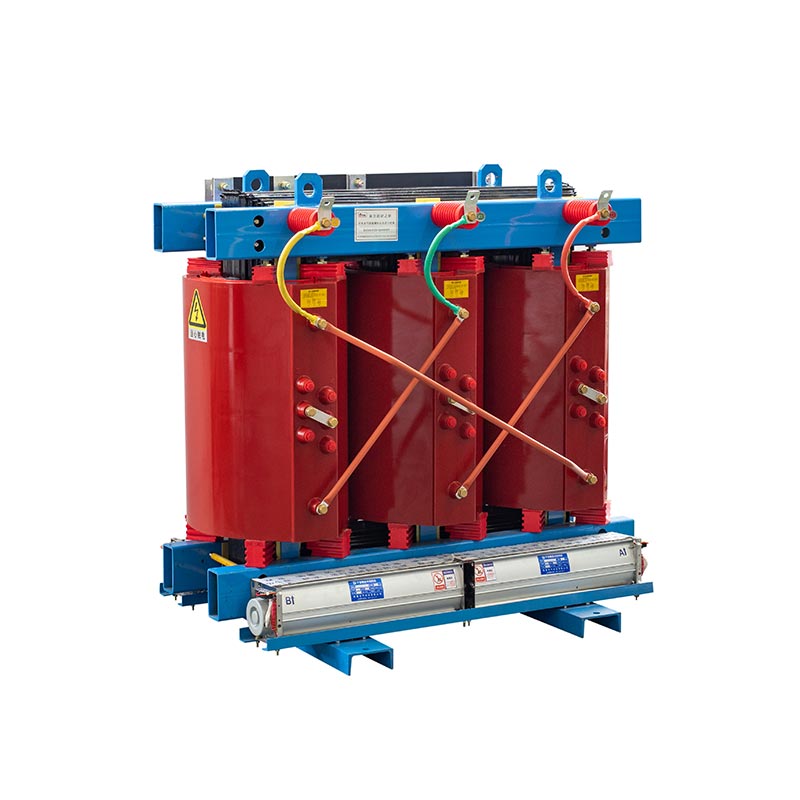

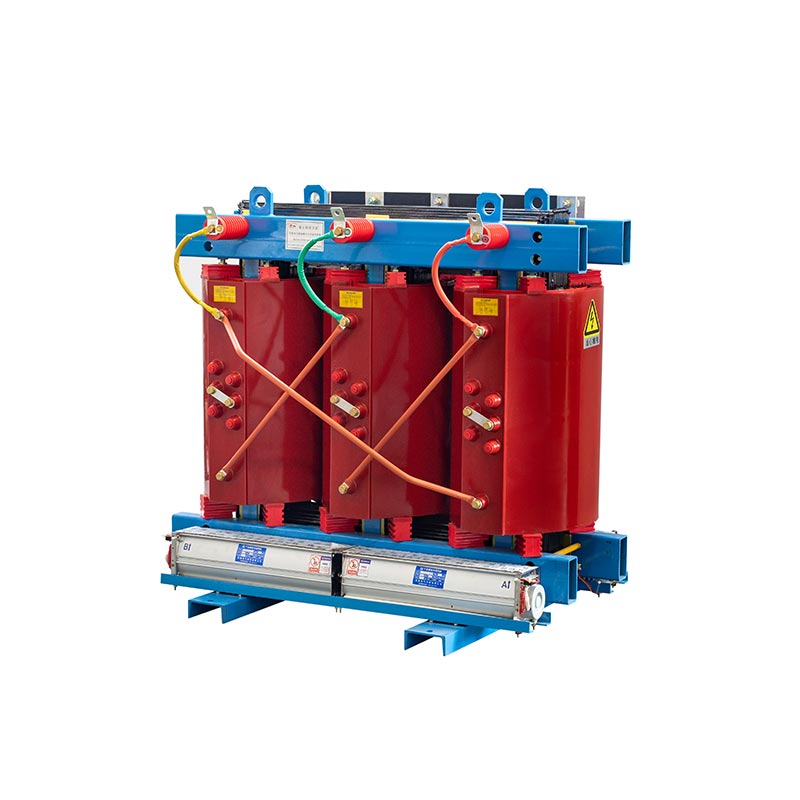

Литий сухий розподільний трансформатор із епоксидної смоли

Основні особливості

Завдяки своїм унікальним структурним особливостям і чудовим ізоляційним матеріалам литі сухі розподільні трансформатори з епоксидної смоли мають такі помітні переваги.
Безмасляний, вогнестійкий, вогнестійкий: Інтер’єр не містить ізоляційного масла. Це використовує тверді ізоляційні матеріали, такі як епоксидна смола, що принципово усуває ризики пожежі, вибуху та масла витік.
Екологічна безпека: Не містить токсичних речовин. Навіть якщо він пошкоджений, він не забруднює середовище.
Обслуговування просте: На відміну від масляних трансформаторів, немає необхідності регулярно перевіряти рівень і якість масла. Обсяг роботи з обслуговування невеликий.
Гнучка установка: Він має низькі вимоги до монтажної основи і може бути встановлений на центру навантаження, тим самим зменшуючи втрати лінії.
Стійкий до вологи та бруду: Обмотки, які пройшли спеціальну обробку, мають відмінні вологостійкі та антикорозійні властивості.

На основі цих характеристик створено сценарії застосування литих сухих розподільних трансформаторів з епоксидної смоли також дуже обширний.

застосування

Комерційні та цивільні будівлі: Багатоповерхівки, торгові центри, лікарні, школи, дані центри та ін.
Громадський транспорт та інфраструктура: Аеропорти, доки, станції метро, нафтові платформи, тощо
Промислові об'єкти: Заводські цехи, верстатне обладнання з ЧПК тощо в зонах з інтенсивним пожежогасінням вимоги щодо профілактики.
Нові енергетичні поля: Сонячна енергія, енергія вітру тощо. Системи зеленої енергії

Стандартна специфікація

1. Застосовна специфікація: IEC 60076 / IEEE
2. Номінальна потужність: до 4000 кВА
3. Первинна напруга: до 35 кВ
4. Вторинна напруга: 380/400/415 В або індивідуальна
5. Матеріали обмотки: мідь / алюміній
6. Підвищення температури: 90-100 ℃ або індивідуально
7. Метод охолодження: ONAN8. Частота: 50 Гц/60 Гц
9. Напруга відводів: ±5% / ±2x2,5% або індивідуальна
10. Група векторів: Dyn11 / Yyn0 / Yd11

Клас ізоляції

Сухий розподільний трансформатор із епоксидної смоли має три загальні класи ізоляції. Основна характеристика ізоляція повинна забезпечити діелектричну міцність і витримувати певні температурні межі. Класи ізоляції

Європейський стандарт (IEC 60076):

Клас A: Максимальна температура намотування 105°C.
Клас E: Максимальна температура обмотки 120°C.
Клас B: максимальна температура намотування 130°C.
Клас F: Максимальна температура обмотки 155°C.
Клас H: максимальна температура намотування 180°C.
Клас C: максимальна температура намотування 220°C.

Американський стандарт (ANSI/IEEE C57.12.01):

Клас 105: Максимальна температура обмотки 105°C.
Клас 150: Максимальна температура обмотки 150°C.
Клас 220: Максимальна температура обмотки 220°C.

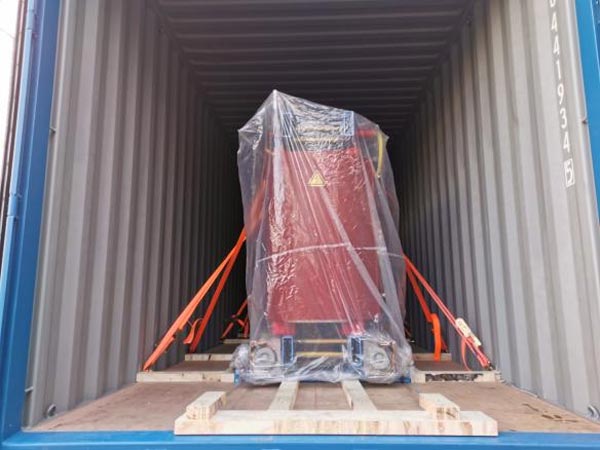

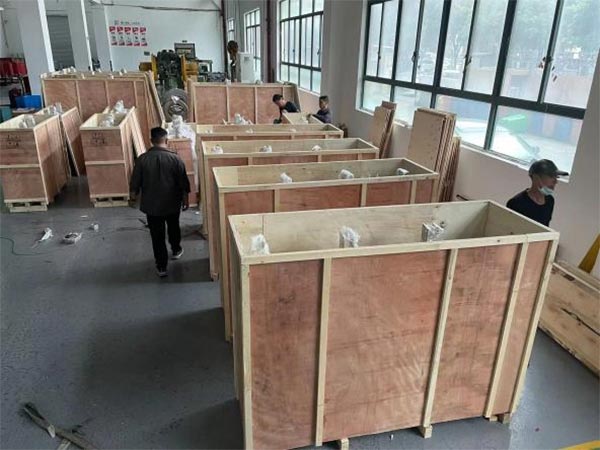

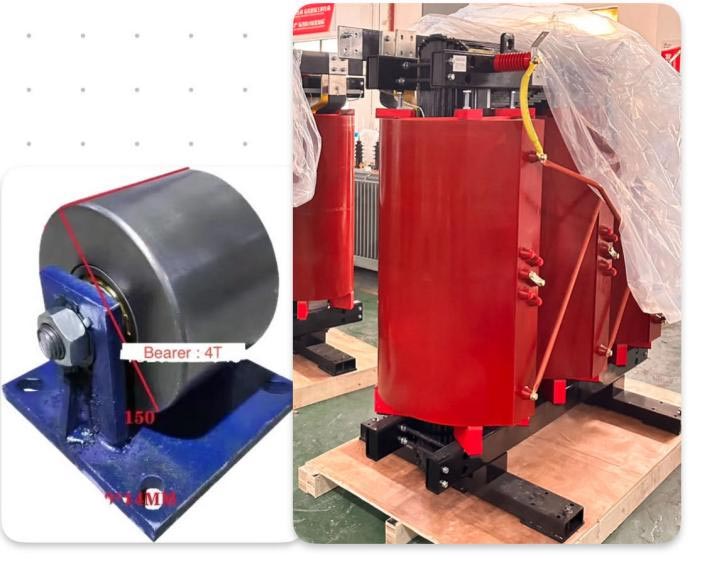

Пакетний спосіб

Будь ласка, надайте наступну інформацію, і ми зможемо запропонувати кращі послуги.

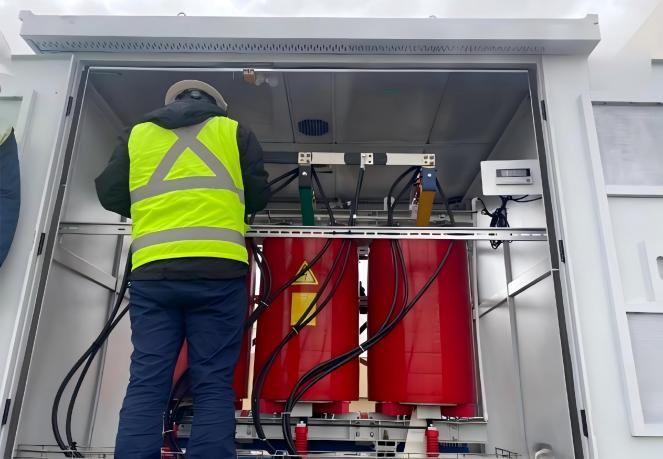

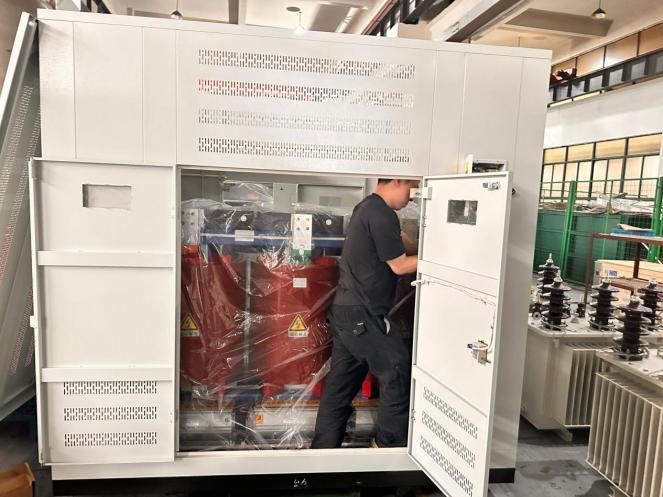

Сценарії застосування продукту

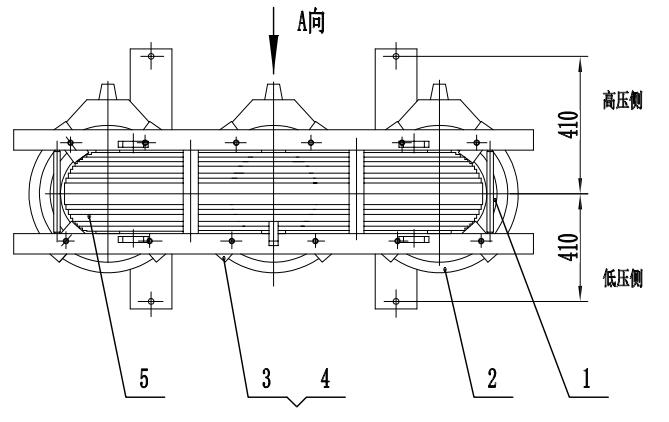

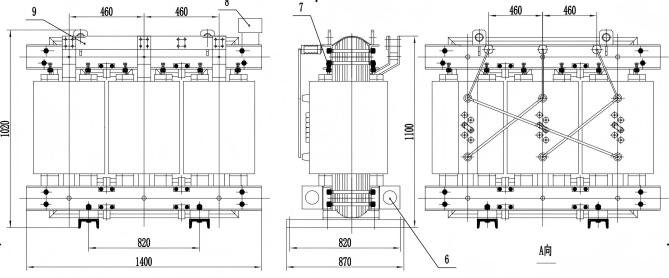

Технічні параметри виробу

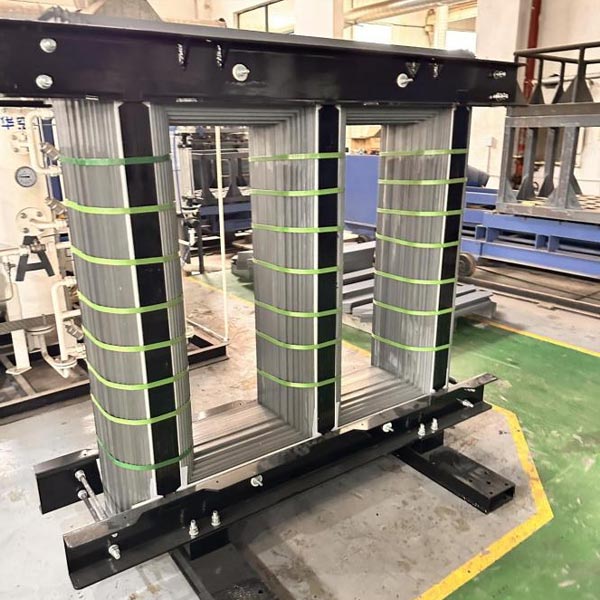

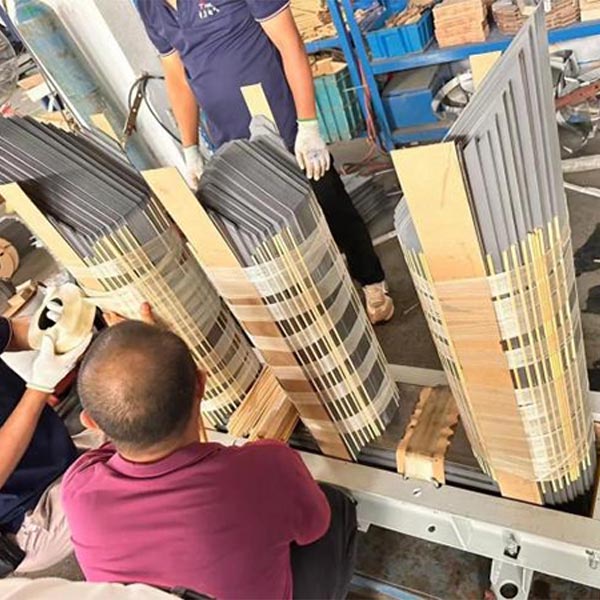

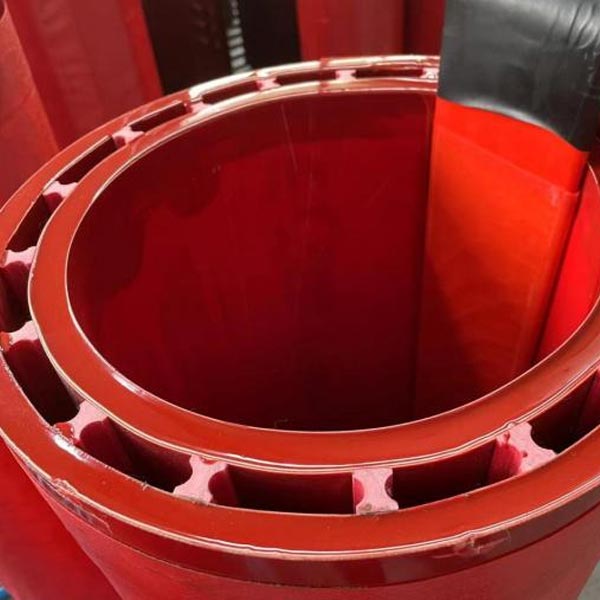

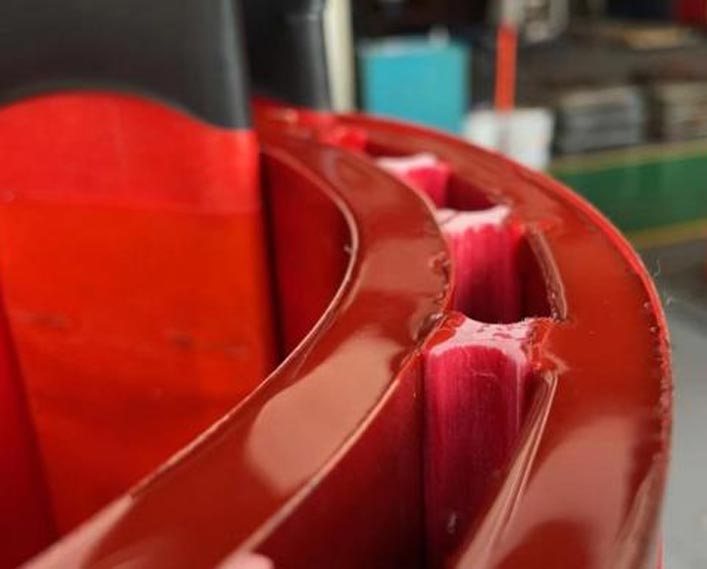

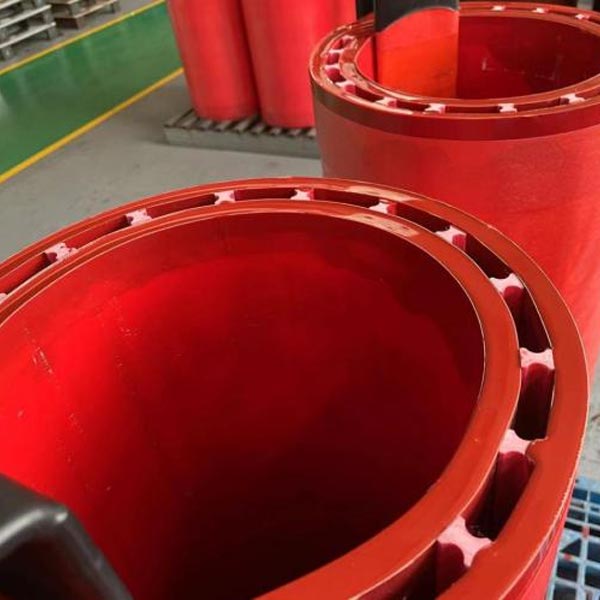

виробництво

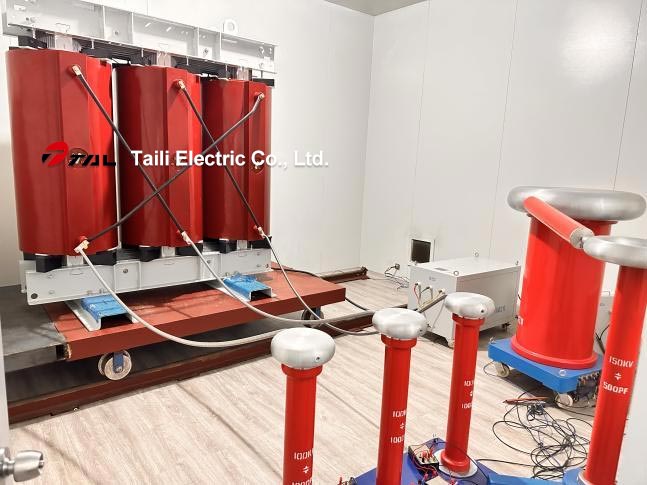

Тест

Звичайні тести:

· Вимірювання співвідношення напруг і перевірка зсуву фаз
· Перевірка опору ізоляції
· Вимірювання опору обмоток
· Випробування на витримку напруги
· Випробування на стійкість до перенапруги
· Вимірювання втрат холостого ходу і струму збудження
· Вимірювання опору короткого замикання та втрати навантаження
· Вимірювання співвідношення напруг і перевірка зсуву фаз
· Перевірка опору ізоляції
· Вимірювання опору обмоток
· Випробування на витримку напруги
· Випробування на стійкість до перенапруги
· Вимірювання втрат холостого ходу і струму збудження
· Вимірювання опору короткого замикання та втрати навантаження

Типові випробування

· Перевірка світлового імпульсу
· Тест підвищення температури
