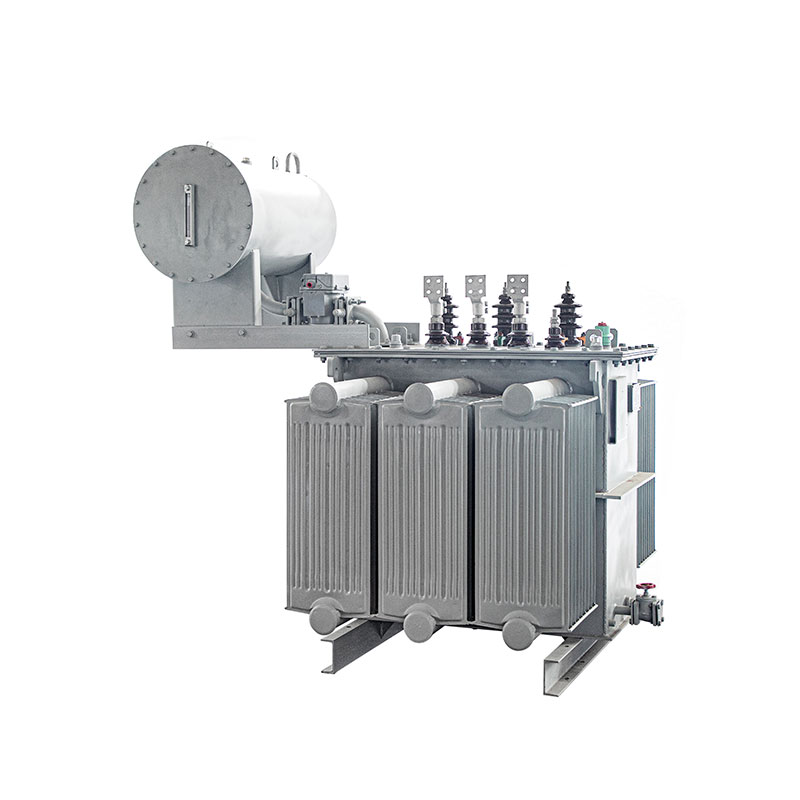

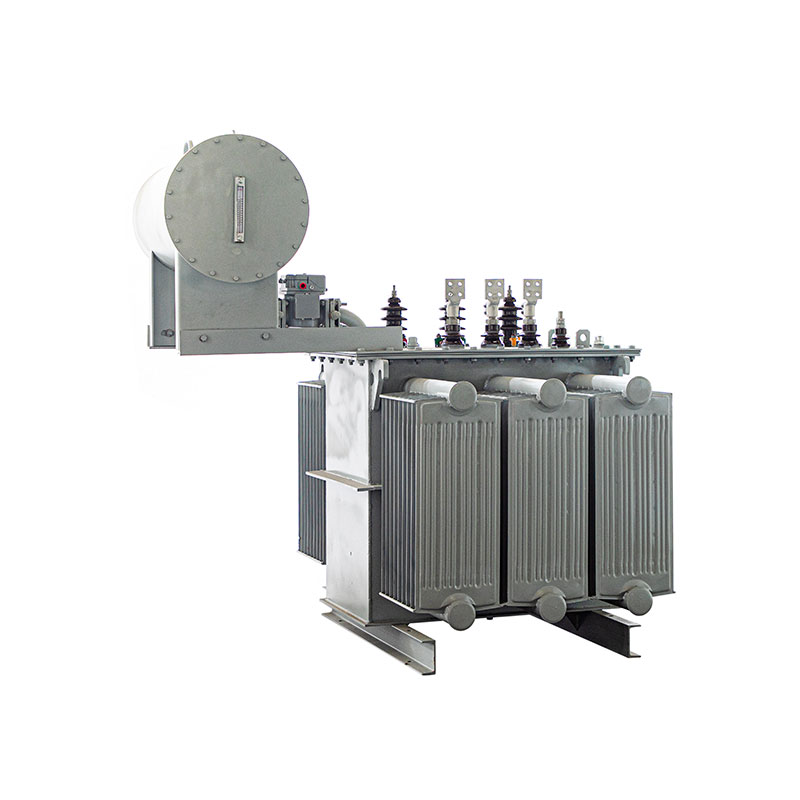

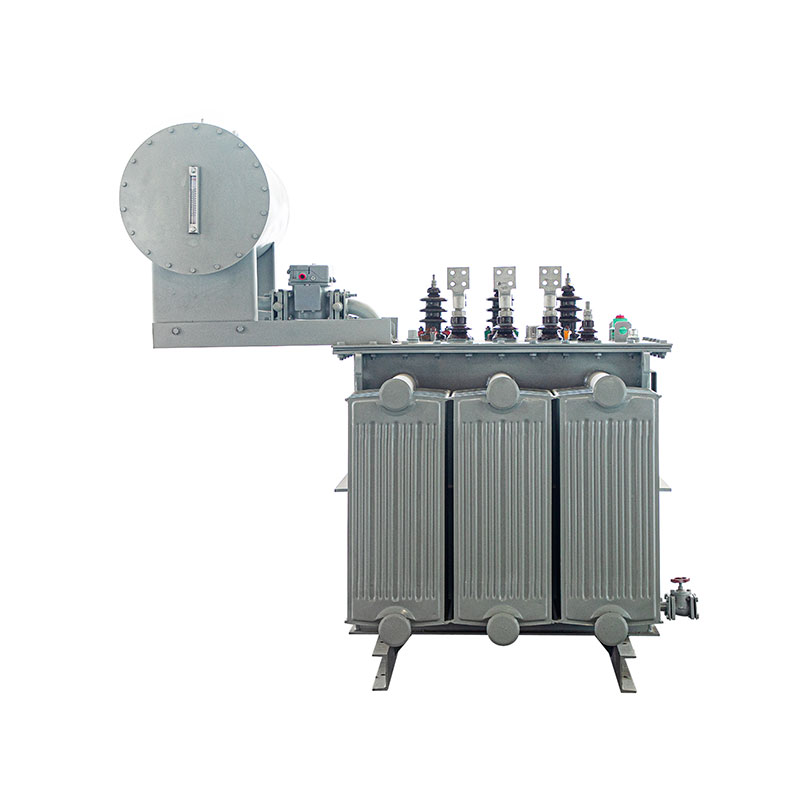

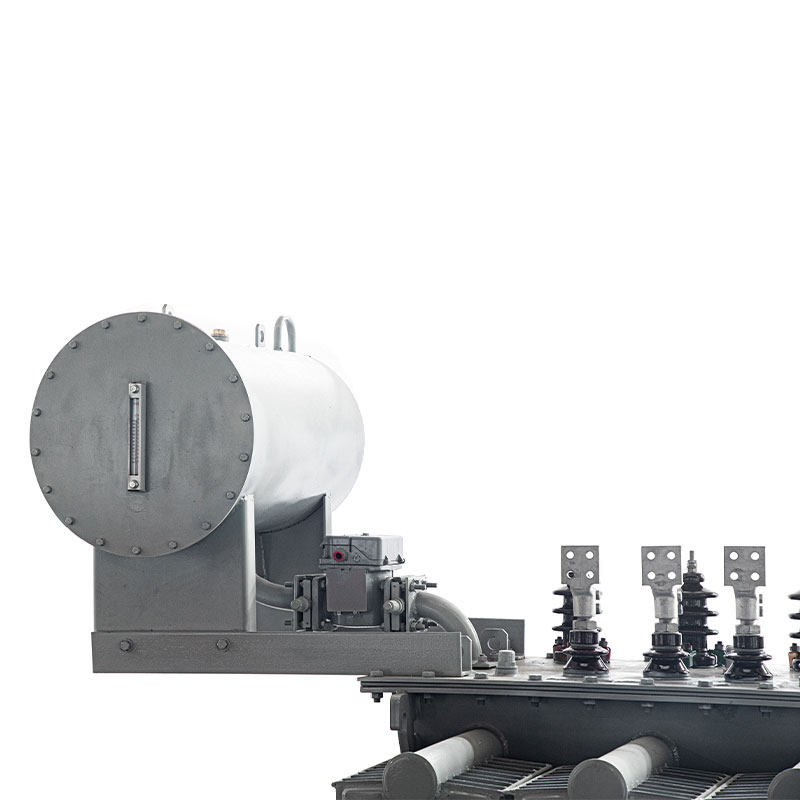

3-фазний масляний силовий трансформатор

Якщо ви шукаєте надійного постачальника трифазних масляних силових трансформаторів і бажаєте розвивати довгострокову співпрацю, будь ласка, оберіть TAILI, оскільки ми маємо багатий досвід і можемо запропонувати передові продукти разом із комплексними послугами.

Стандартна специфікація

1. Застосовна специфікація: IEC 60076 / IEEE

2. Номінальна потужність: до 3150 кВА

3. Первинна напруга: до 66кВ

4. Вторинна напруга: 0,4/6,3/10,5/35 кВ або індивідуальна

5, матеріали обмотки: мідь / алюміній

6. Підвищення температури: 65 °C

7. Метод охолодження: ONAN/ONAF

8. Частота: 50 Гц/60 Гц

9.Напруга кранів: ±2x2,5% / ±3x2,5% / ±8x1,5% або індивідуальна

10. векторна група: Yd11 / YNd11 / Dyn11 / YN

відео

Будь ласка, надайте наступну інформацію, і ми зможемо запропонувати кращі послуги.

Технічне обслуговування 3-фазних масляних силових трансформаторів є систематичним завданням, спрямованим на забезпечення безпечної, надійної і ефективна робота трансформаторів і продовження терміну їх служби.

Щоденний огляд і моніторинг

1. Перевірка рівня масла

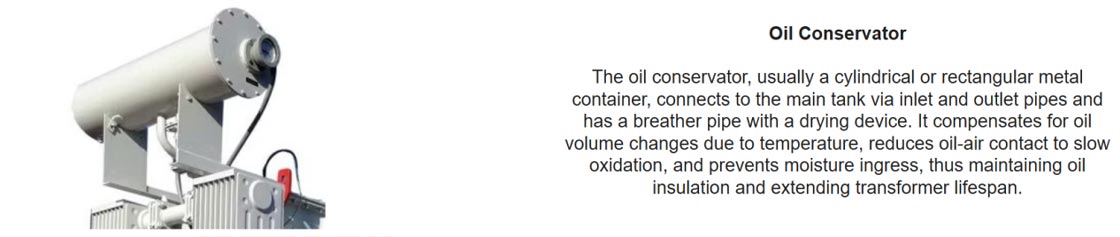

Перевірте, чи рівень масла в корпусі трансформатора та масляному резервуарі (масляному баку) відповідає стандарту діапазон температурної шкали.

Аномалії та поводження:

Надмірний рівень масла: Це може бути спричинено внутрішніми несправностями, що утворюють газ, або високою температурою навколишнього середовища, що спричиняє масло розширення. Перевірте, чи не заблокований сапун, і з’ясуйте причину.

Недостатній рівень масла: це може бути спричинено витоком масла або ненормальними внутрішніми несправностями. Негайно знайдіть і усуньте місце витоку та негайно поповніть кваліфіковану ізоляційну оливу тієї ж марки та моделі.

2. Перевірка температури масла

Слідкуйте за індикатором температури та перевіряйте, чи верхня температура масла відповідає нормі (як правило, не перевищує 85 ℃) і порівняйте його з попередніми даними експлуатації.

Аномалії та поводження: якщо температура масла ненормально підвищується, це може бути через перевантаження, пристрій охолодження несправність, внутрішній перегрів (наприклад, поганий контакт залізного сердечника, обмотки або перемикача) тощо. Причина повинна бути негайно виявлено та розглянуто.

3. Перевірка витоку масла

Уважно перевірте всі ущільнювальні поверхні, зварні шви, втулки, клапани, газові реле та інші частини трансформатора на наявність будь-які сліди витоку масла.

Лікування: якщо виявлено витік, слід негайно вжити заходів. Незначний витік можна усунути шляхом затягування болти. Сильний витік масла вимагає відключення електроенергії для заміни ущільнювальних компонентів або зварювання.

4. Колір і стан ізоляційного масла

Спостерігайте за кольором масла через покажчик рівня масла.

Звичайний: прозорий, світло-жовтий.

Ненормальний: якщо колір стає темнішим або чорним, це може вказувати на погіршення якості масла або внутрішні несправності, такі як дуги або перегрів.

5. Перевірка звуку (шуму).

Зміст: При нормальній роботі трансформатор видає рівномірне «гудіння» електромагнітного звуку.

Аномалії та поводження:

Посилений рівномірний звук: це може свідчити про перевантаження або надмірну напругу.

Нерівномірний тріск або тріск: всередині локальний розряд або пошкодження ізоляції.

Нерівномірний шумний звук: це може бути пов’язано з ослабленими кріпленнями залізного сердечника.

У разі виявлення ненормальних звуків необхідно провести посилений моніторинг. У разі необхідності слід відключити електроенергію на огляд.

6. Огляд втулок

Перевірте, чи чисті поверхні вводів високої та низької напруги, на наявність тріщин, пошкоджень або виділення.

Обробка: Якщо поверхні забруднені, їх необхідно очистити. Якщо є тріщини або сильні розряди, втулки потребують заміни.

7. Огляд респіратора (вологопоглинача).

Зміст: Перевірте колір силікагелю. Сухий силікагель блакитний, а при насиченні вологою стає рожевим.

Процедура: коли більше 2/3 силікагелю стане рожевим, його слід замінити. Якщо в ємності для масла є масло, перевірити, чи нормальний рівень масла.

8. Перевірка системи охолодження

Зміст: для трансформаторів з повітряним охолодженням перевірте, чи нормально працюють вентилятори; для масляного/водяного охолодження трансформаторів, перевірте умови роботи масляних насосів, водяних насосів, вентиляторів, а також на наявність витоку в охолоджувачах.

Поводження: негайно усувайте будь-які несправності, щоб забезпечити належне розсіювання тепла.

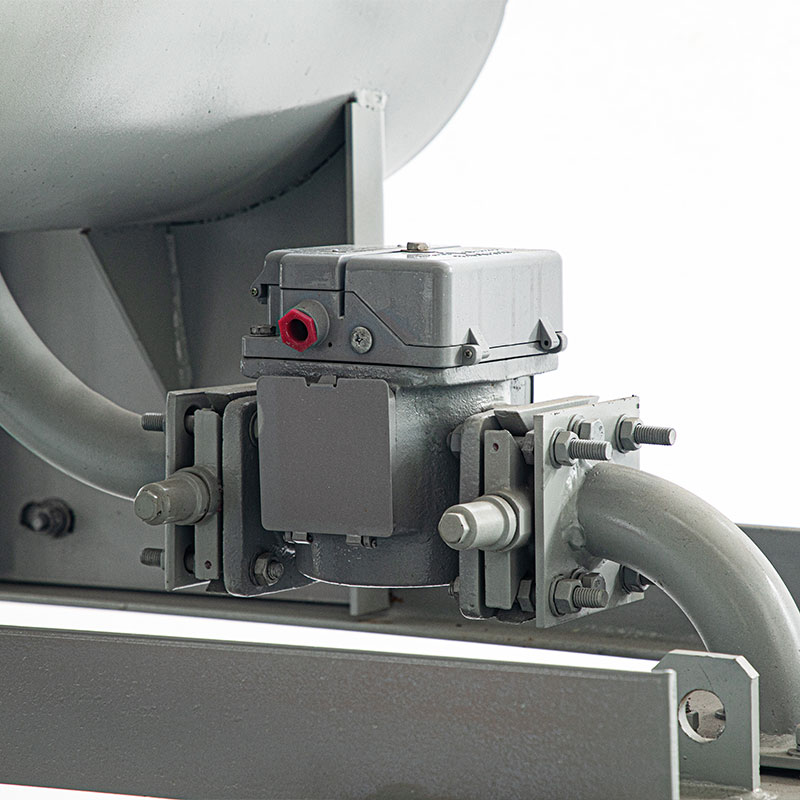

9. Перевірка газового реле

Перевірте, чи немає газу всередині реле та чи вільне оглядове вікно.

Лікування: якщо є невелика кількість газу, його слід зафіксувати та взяти пробу для аналізу; якщо кількість газу великого розміру, реле видасть сигнал або спрацює, і потрібно негайно вжити заходів.

10. Перевірка заземлюючого пристрою

Перевірте, чи корпус і дріт заземлення нейтральної точки надійно з’єднані та чи на них немає іржі.
