Чому для проектів сонячної енергії в Південній Америці варто вибрати підстанцію, що монтується на рамі?

TAILI Electric є лідером у розробці індивідуальних продуктівопорна підстанціярішення для міжнародних сонячних проектів потужністю до 3200 кВА. У цій статті пояснюється, чому ця конструкція з відкритим каркасом перевершує традиційні закриті кіоски та компактні підстанції, особливо в умовах пустелі Південної Америки.

Що таке кріпильна підстанція?

Підстанція, що монтується на рамі, — це збірний блок розподілу електроенергії, де всі основні компоненти — розподільний пристрій середньої напруги, трансформатор і розподільчі панелі низької напруги — інтегровані в одну сталеву базову раму.

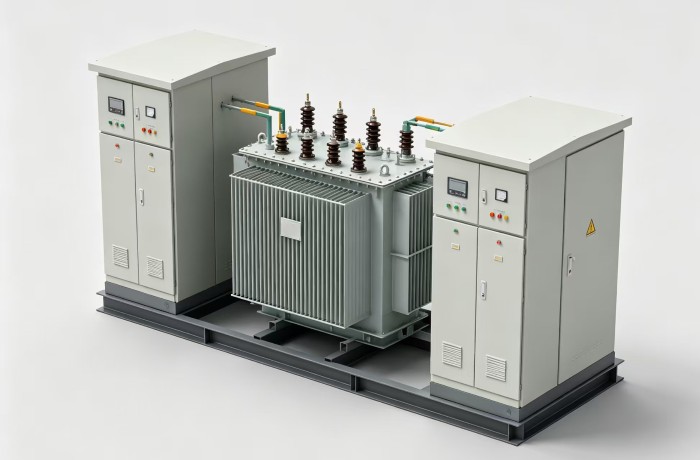

Індивідуальна підстанція TAILI Electric, що монтується на платформі, має характерну відкриту конфігурацію: масляний трансформатор розташований відкрито в центрі, з незалежними високовольтними та низьковольтними/вимірювальними шафами з обох боків — усі вони встановлені на єдиній сталевій платформі.

Ця філософія дизайну різко контрастує із закритими кіосками або компактними підстанціями, де все обладнання розміщене в металевому корпусі.

Чому дизайн Open-Frame? Три ключові переваги

1. Чудове розсіювання тепла в умовах пустелі

Сонячні проекти в Південній Америці — від пустелі Атакама в Чилі до високогірних рівнин Аргентини — стикаються з екстремальними температурами та інтенсивним сонячним випромінюванням.

У підстанції, встановленої на салазі, радіатор трансформатора безпосередньо піддається впливу навколишнього повітря. Це природне конвекційне охолодження забезпечує:

Немає потреби в додаткових вентиляторах охолодження — усуває загальну точку збою. Відсутність ризику внутрішнього перегріву, що спричинило б зниження номіналу трансформатора. Оптимальна теплова продуктивність навіть під час пікових умов полудня

Навпаки, закриті підстанції KIOSK утримують тепло в своїх металевих корпусах. У пустельних середовищах внутрішня температура може значно перевищувати температуру навколишнього середовища, змушуючи трансформатори працювати зі зниженою потужністю — дорогий компроміс для будь-якої сонячної електростанції.

2. Спрощене встановлення та обслуговування

Theопорна підстанціяповністю підключений і перевірений на заводі. Встановлення на місці вимагає лише:

Підключення зовнішніх кабелів Розміщення пристрою на підготовленій основі

Модульна відкрита конструкція означає, що трансформатор і розподільний пристрій залишаються незалежно доступними. Бригади з технічного обслуговування можуть обслуговувати окремі компоненти, не мучачись із громіздкими дверцятами корпусу та не розбираючи всю конструкцію.

3. Узгодження з місцевими стандартами мережі

Це, мабуть, найпереконливіша перевага: підстанція з відкритим корпусом, встановлена ​​на салазі, стала стандартом де-факто для сонячних проектів по всій Південній Америці.

Країни, включаючи:

Чилі

Перу

Аргентина

Гондурас

Венесуела

...

широко застосували цю конфігурацію для фотоелектричних установок. Місцеві комунальні служби та оператори мереж знайомі з проектом, протоколами перевірки та критеріями приймання. Вибір опорної підстанції значно спрощує дозвіл на підключення до мережі

процес.

Рішення для захисту вантажів від TAILI Electric: два варіанти доставки

Доставка великогабаритного електричного обладнання на віддалені об’єкти по всій Південній Америці представляє унікальні логістичні проблеми. TAILI Electric пропонує дві конфігурації для доставкиопорна підстанція, кожен оптимізований для різних масштабів проекту та вимог логістики.

Варіант 1: інтегрована цільна рама

Конструкція: шафа високої напруги, трансформатор і шафа низької напруги приварені до однієї сталевої основи. Вся внутрішня проводка виконана на заводі.

Переваги: ​​Мінімальна робота зі встановлення на місці — скиньте, підключіть і подайте живлення

Фіксоване положення обладнання усуває ризик зсуву внутрішніх мідних шин або кабелів під час океанського транзиту

Найвища надійність для критичних застосувань

Найкраще підходить для: Потужності до 800 кВА

де повну збірку можна відправити як єдину одиницю.

Примітка: вищі витрати на доставку через більшу загальну площу.

Варіант 2: кріплення на болтах роздільного типу

Структура: основа розділена на три сегменти: високовольтну секцію, трансформаторну секцію та секцію низької напруги. Обладнання між секціями з’єднується за допомогою попередньо виготовлених гнучких мідних шин або гнучких кабелів.

Блоки упаковуються окремо на заводі та відправляються в окремих ящиках. На місці секції з’єднуються болтами, а попередньо виготовлені гнучкі з’єднання з’єднуються.

1，Переваги: ​​Кожна секція поміщається в стандартний 40-футовий HQ-контейнер — не вимагається транспортування великого розміру

2，Значно зменшені витрати на океанські вантажні перевезення завдяки більш надійному розкладу суден

3，Для внутрішніх автомобільних перевезень у Китаї дозвіл на негабаритність не потрібен

4，Більш гнучкий місцевий транспорт до кінцевого місця проекту

5，Зменшений ризик пошкодження — радіатори та порцелянові ізолятори отримують спеціальну захисну упаковку

6，Важлива примітка: механічно розколюється лише основа. Для всіх електричних з’єднань використовуються попередньо виготовлені гнучкі з’єднувачі, що зводить до абсолютного мінімуму роботу з монтажу електропроводки на місці.

Загальні вимоги до упаковки для всіх відправлень

Незалежно від обраного варіанту доставки, TAILI Electric дотримується суворих протоколів пакування:

1, Інтегровані транспортні засоби: основа має бути зварена за допомогою стандартного підйому та кріплення контейнерів

точки зі сталевими тросами, що кріплять обладнання всередині контейнера

2，Радіатори трансформатора та порцелянові ізолятори: отримують спеціалізований захист від зіткнень та

захист від соляного туману/дощу для океанського транзиту

3, Розподільний пристрій високої та низької напруги: повністю герметичний у пластику для захисту від води та пилу

захист під час транспортування та зберігання на місці

Сценарії застосування

Індивідуальні рішення TAILI Electric для підстанцій, що монтуються на салазках, застосовуються в різноманітних сферах застосування: Фотоелектричні сонячні ферми (основне застосування) Більшість блоків підстанцій TAILI, що монтуються на салазках, служать підвищуючими трансформаторами для сонячних фотоелектричних установок. Типові конфігурації включають:

Гірничодобувні та промислові проекти

Окрім сонячної енергії, підстанція, що монтується на салазі, також широко використовується в гірничих роботах у Чилі та Перу, а також на загальних промислових об’єктах, які потребують надійного розподілу електроенергії зі швидким розгортанням.

Висновок

Завдяки поєднанню практичних переваг підстанція, що монтується на салазі, заслужила позицію кращого рішення для сонячних проектів у Південній Америці:

1，Чудове розсіювання тепла в пустельних середовищах—без вентиляторів, без зниження номінальних характеристик

2，Спрощене встановлення та технічне обслуговування — компоненти з незалежним доступом із заводським підключенням

3，Відповідність місцевим стандартам електромережі — більш плавне затвердження, швидший введення проекту в експлуатацію

4，Гнучкі варіанти доставки — цільний для невеликих проектів, розділений тип для великих установок із обмеженнями логістики

TAILI Electric має багаторічний досвід у розробці та виробництві індивідуальних підстанцій, що монтуються на рамах, для міжнародних ринків. Завдяки потужності до 3200 кВА та конфігураціям напруги, адаптованим до вимог конкретної країни, TAILI забезпечує розподіл електроенергії під ключ, який надійно працює в найскладніших умовах світу.

Для вашого наступного сонячного проекту в Південній Америці оберіть рішення, якому довіряють місцеві комунальні службиопорна підстанціявід TAILI Electric.
