Кільцевий головний блок 12 кВ повітря чи твердого без елегазу – який з них підходить для вашого проекту?

Десятиліттями гексафторид сірки (SF₆) був основним ізоляційним газом для розподільних пристроїв середньої напруги. Його діелектрична міцність і дугогасна здатність є видатними. Але є улов:SF₆найбільше відомий потужний парниковий газ, з глобальним потеплінням потенціал (GWP) у 23 500 разів перевищує CO₂протягом 100-річного горизонту.

Для проектів, які не можуть дозволити собі SF₆ризик витоку, Taili Electric пропонує два компактних, нульовий SF₆, не потребує обслуговування, не містить елегазкільцевий головний блокрішення: в Еко-повітряна шафа TLH-12 і теплоізоляційна шафа TLG-12. Обидва покладаються на вакуумні переривачі для гасіння дуги та усунення SF₆повністю, але вони відрізняються структурою та найкращим застосуванням.

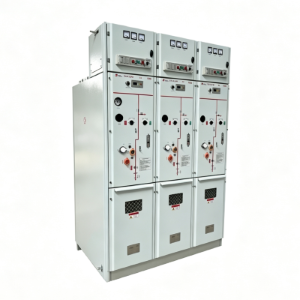

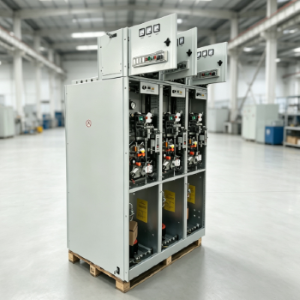

TLH‑12: ізольований сухим повітрям/азотом Кільцевий головний блок

Що це таке

Ключові переваги

• Нульовий парниковий вплив – якщо резервуар випадково пробитий або виникає мікроскопічний витік, газ, що виходить, є просто чистим повітрям або азот. Без екологічних штрафів, без спеціального обладнання для відновлення.
• Необслуговуваний газовий відсік – конструкція зварного бака для герметизації протягом усього терміну служби, тому звичайні перевірки тиску та заправки не є потрібно.
• Компактний розмір – менше, ніж традиційний ізольований повітрям розподільний пристрій, що робить його придатним для монтажу трансформаторів на колодці та компактним вторинні підстанції.
• Економічний – серед двох SF₆– безкоштовні варіанти, TLH‑12 пропонує нижчу стартову ціну, особливо для об'ємних замовлень.

Речі, про які слід пам’ятати

• Сухе повітря/азот має нижчу діелектричну міцність, ніж SF₆. Бак якість зварювання і внутрішнє екранування повинно суворо контролюватися.
• Для встановлення на великій висоті (понад 1000 м) ізоляція відстані необхідно повторно перевірити.
•

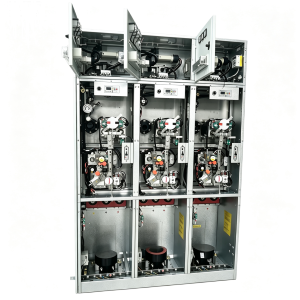

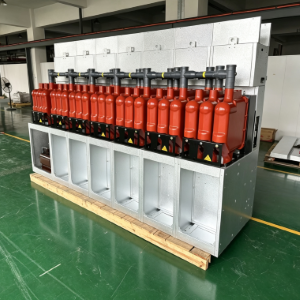

TLG‑12: кільцева магістраль із твердою ізоляцією одиниця

Що це таке

Ключові переваги

• Нульовий ризик витоку – газового відсіку немає, тому є просто нічого не протікає. Це найкращий вибір, коли проект повинен гарантія СФ₆‑ безкоштовно функціонування протягом усього життєвого циклу.
• Стійкість до вологи та конденсату – тверда речовина капсуляція захищає внутрішні частини від вологого повітря, соляного туману та важких пил. Немає внутрішнього утворення роси, немає відстеження поверхні.
• Мінімальне технічне обслуговування – немає роботи з газом, немає манометрів, немає наповнювальні клапани. Звичайна увага обмежується зовнішнім екрануванням і точки підключення.
• Надзвичайно компактний – твердоізоляційний модуль дозволяє менші габарити шафи, що є вирішальною перевагою в тісноті підземні камери або контейнерні підстанції.

Речі, про які слід пам’ятати

• Процес лиття епоксидної смоли вимагає високої точності виготовлення – будь-яка порожнеча або дефект інтерфейсу можуть вплинути на довгострокову надійність.
• При безперервній роботі при високій температурі напівпровідник екрануючий шар необхідно періодично перевіряти.
• Початкова вартість вища, ніж TLH‑12, але це часто компенсується меншими витратами на підтримку сайту.

Порівняльна таблиця: TLH‑12 проти TLG‑12 на a Погляд

Який СФ₆‑Обрати безкоштовний основний блок Ring?

І TLH‑12, і TLG‑12 є повноцінними сумісний зі стандартами серії IEC 62271 і може бути налаштований OEM відповідно до конкретні вимоги до напруги, захисту та вимірювання.

Виберіть TLH‑12, якщо:

• Ви закуповуєте великі обсяги для стандартного розподілу мережі або контейнерні підстанції.
• Місце не екстремальне – звичайна температура в приміщенні/зовні і вологість.
• Вам потрібен рентабельний вступ до SF₆‑безкоштовна технологія без втрати продуктивності.
• Ви можете прийняти незначну перевірку пломб протягом року технічне обслуговування, і немає абсолютної необхідності усунути газоутримування.

Виберіть TLG‑12, якщо:

• Установка знаходиться в середовищі підвищеної небезпеки – під землею підвали, прибережні зони соляного туману або умови постійної конденсації.
• Навантаження є критичним (лікарні, центри обробки даних, ключові промислові процеси) і незаплановані відключення є неприпустимими.
• Ви бажаєте повного спокою щодо витоку газу – без газу, без витоків, без винятків.
• Бюджет простору надзвичайно обмежений – кожен сантиметр ширина шафи має значення.

Перспектива реального світу: який проект Команди Скажи

Недавній закордонний сонячний проект у Філіппіни порівняли обидва варіанти. Команда інженерів вибрала TLH‑12 для 64 точки розподілу навколо сонячної електростанції, оскільки місце було відкритим, добре провітрюваним, і місцеве комунальне підприємство погодилося на ізоляцію сухого повітря. Для внутрішньої комутації станції в будівлі берегової адміністрації обрали TLG‑12 – тому що соляний туман і висока вологість раніше спричиняли збої відстеження звичайне спорядження з повітряною ізоляцією.

Такого змішаного підходу стає все більше спільний: використовуйте коженкільцевий головний блокде це приносить найбільшу цінність.

TAILI Electric: Ваш партнер для SF₆- Безкоштовне розповсюдження

TAILI Electric пропонує як систему сухого повітря TLH‑12 / азотний блок і блок із твердою ізоляцією TLG‑12 як стандартні продукти, з гнучка настройка для експортних проектів. Усі агрегати зібрані на заводі та повністю перевірено перед доставкою. Наша команда інженерів може допомогти вам:

• Оцініть умови на місці та виберіть найбільш підходящу магістраль одиниця
• Адаптуйте напругу, захист і допоміжне живлення до місцевої мережі коди
• Забезпечення двомовної документації та дистанційної технічної підтримки

Зв’яжіться з TAILI Electric сьогодні, щоб обговорити який СФ₆‑ безкоштовнокільцевий головний блокнайкраще підходить для вашого наступного проекту.
