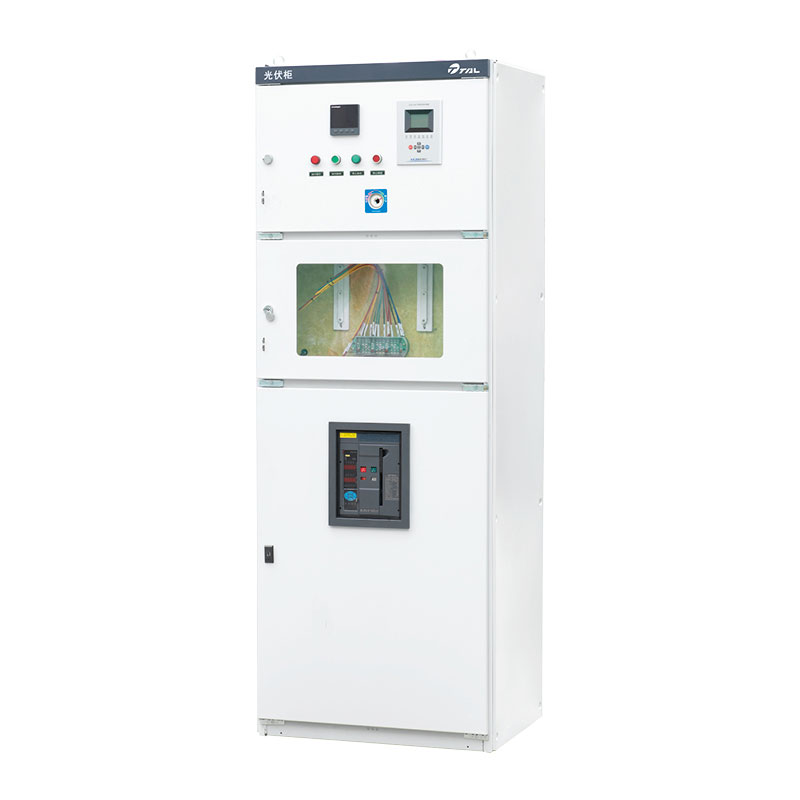

Фотоелектрична шафа низької напруги, підключена до мережі

Фотоелектрична мережева шафа низької напруги, надана фабрикою Taili, збирає електричну енергію, що виділяється фотоелектричним інвертором, і відповідає за безпечну передачу її до навантажень і електромережі. У той же час він має комплексні функції захисту, моніторингу та планування.

Основні функції

Фотоелектрична низьковольтна шафа, підключена до мережі, аж ніяк не є простою «з’єднувальною коробкою». Він виконує такі ключові функції:

1. Збір і розподіл електроенергії

· Колекція: об’єднайте вихід змінного струму від кількох фотоелектричних інверторів в один або кілька основних схеми для підвищення ефективності передачі.

· Розподіл: Розумно розподіліть зібрану потужність на місцеві навантаження (для власного використання користувачів) і передайте залишкова потужність до мережі.

2. Точка підключення до мережі

· Це юридична точка розмежування між фотоелектричною системою та мережею. Мережеві компанії зазвичай вимагають вимірювання та моніторинг на цьому етапі, щоб переконатися, що фотоелектрична система не має негативного впливу на сітка.

3. Комплексні функції захисту

· Захист від перевантаження та короткого замикання: використовуйте автоматичні вимикачі, щоб запобігти пошкодженню обладнання надмірним струмом або спричинення пожежі.

· Захист від зворотного струму (за потреби): коли виробництво електроенергії перевищує споживання електроенергії навантаженням, запобігти подачі живлення назад до трансформатора верхнього рівня (у деяких застосуваннях це заборонено).

· Захист від острівного ефекту: це основна функція безпеки підключеної до мережі системи. Коли сітка є вимкнено, необхідно швидко відключити фотоелектричну систему від мережі, щоб запобігти фотоелектричній електроенергія не передається до ліній електромережі, створюючи загрозу безпеці обслуговуючого персоналу електромережі. Хоча сам інвертор має цю функцію, розподільна шафа зазвичай використовується як резервний захист.

· Захист від перевищення/зниження напруги, перевищення/заниження частоти: моніторинг параметрів мережі. Як тільки виявлено аномалію, дійте негайно захистити обладнання та мережу.

· Захист від перенапруги: запобігти ударам перенапруги, таким як удари блискавки, від пошкодження дорогих інверторів та інших обладнання.

4. Моніторинг і облік

· Інтелектуальні лічильники: установіть двонаправлені лічильники для точного вимірювання потужності, виробленої фотоелектричними установками, потужність подається в мережу, а електроенергія береться з мережі. Вони є основою для розрахунків за електроенергію.

· Пристрої моніторингу: відстежуйте такі параметри, як напруга, струм, потужність, генерація електроенергії, коефіцієнт потужності в реальному часі час через трансформатори струму/напруги, лічильники електроенергії тощо.

5. Комутація та керування

· Забезпечте роз’єднувачі, контактори тощо, щоб полегшити ручне або автоматичне під’єднання та від’єднання операцій, що полегшує технічне обслуговування та ремонт обладнання.

Будь ласка, надайте наступну інформацію, і ми зможемо запропонувати кращі послуги.

Для кращого зв’язку та точного замовлення надайте нам однолінійну схему вашої фотоелектричної системи.
